Garage of schuur isoleren

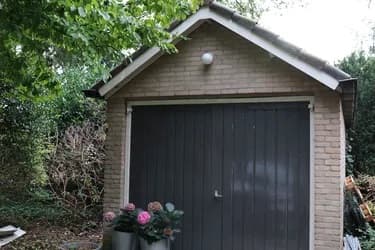

De muur van een vrijstaande garage isoleren

De volgende stap in zijn isolatieproject is het isoleren van de enkelsteens muur. De muur heeft geen open stootvoegen, maar het is wel mogelijk om er een paar open te maken. Jan wil niet te veel ruimte verliezen in zijn garage, want hij heeft alle ruimte nodig voor het sleutelen aan zijn motor en voor z’n gereedschap. Bovendien wil hij graag gereedschap aan de muren van de garage kunnen ophangen. Jan wil dat de muur snel geïsoleerd is, want hij kan niet wachten tot hij in zijn garage aan de slag kan.

Om dun te isoleren kiest Jan voor een isolatiemateriaal met een hoge Rd-waarde, namelijk PIR. Ondanks dat Jan voor een relatief dunne isolatieplaat kiest, kan hij met PIR-platen een uitstekende warmte-isolatie realiseren. Omdat Jan zware spullen aan zijn garagemuur wil hangen en hij snel wil isoleren, kiest hij voor de kant-en-klare PIR+Fermacell platen van De Isolatieshop. De Fermacell platen die voor de combinatie PIR+Fermacell gebruikt worden zijn Fermacell gipsvezelplaten. De gipsvezelplaat kan met een hollewandplug tot 40 kilo dragen. Met een gewone schroef is dat 20 kilo.

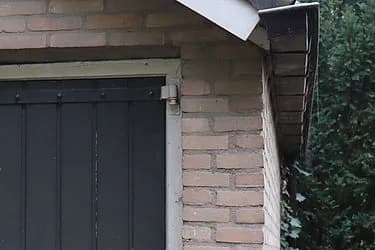

De muur van Jan’s garage heeft geen open stootvoegen. Omdat Jan straks ventilatie voor de PIR-platen nodig heeft, maakt hij aan de onderzijde en de bovenzijde van de gevel enkele stootvoegen open. Hij kiest voor de stootvoegen linksboven, linksonder, rechtsonder en rechtsboven. Nu heeft de constructie de mogelijkheid om te ventileren.

Jan schroeft allereerst de ventilatielatten in de muur. Hiervoor gebruikt hij afstandschroeven. Met deze schroeven kan Jan een onregelmatige muur vlak en waterpas krijgen. De ventilatielatten gaan er, in combinatie met de open stootvoegen, voor zorgen dat de ruimte tussen de muur en de PIR+Fermacell platen wordt geventileerd (geen stilstaande lucht). Tegen de ventilatielatten lijmt Jan met Iso-Fix de PIR+Fermacell platen vast. Daarna schroeft hij de platen vast tegen het regelwerk. Jan houdt boven en onder de PIR+Fermacell platen een centimeter ruimte over. Voordat Jan (na het plaatsen van de eerste PIR-plaat) klaar is om de tweede er tegenaan te zetten, spuit hij een ril purschuim zodat de 2e plaat luchtdicht tegen de eerste plaat wordt geplaatst.

Wanneer de volledige muur van PIR is voorzien spuit Jan de overgebleven centimeter ruimte rondom de platen vol met een ril purschuim. Hiermee sluiten de platen luchtdicht op elkaar aan. Omdat Jan een strakke garage wil werkt hij de PIR+Fermacell platen af met gaasband en vulmiddel.

Wilt u een instructievideo zien waarbij geïsoleerd wordt op bovenstaande wijze? Kijk dan naar ‘Zolder isoleren met PIR’. Hoewel de video over het isoleren van een zolder gaat is de werkwijze, volgorde en gebruik van materialen hetzelfde als in bovenstaand voorbeeld. In de video wordt niet gesproken over de centimeter afstand rondom de platen, maar dit is wel nodig!

Garagevloer isoleren: tegels op zand

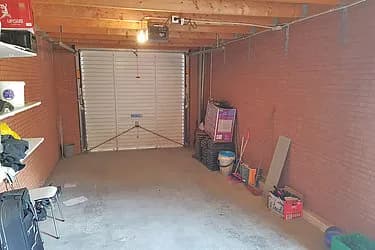

De vloer van Jan’s garage bestaat uit tegels die direct op zand zijn gelegd. Naast het dak en de muren wil Jan de garagevloer ook graag geïsoleerd hebben. Het is hierbij belangrijk dat het isolatiemateriaal behoorlijk wat kilo’s kan hebben. Het isolatiemateriaal moet stevig genoeg zijn om zware spullen te kunnen dragen, zoals een motor die (soms lange tijd) op dezelfde plek staat, een werkbank en een stellingkast. Het is daarom belangrijk om voor een isolatiemateriaal te kiezen dat drukvast is.

Omdat de tegels gemakkelijk verwijderd kunnen worden besluit Jan om de tegels eruit te halen en de garagevloer een paar centimeter uit te graven zodat er meer ruimte is om isolatiemateriaal te leggen. Jan kiest voor XPS, omdat dit materiaal zeer drukvast is. Voor een standaard vloer zou EPS100 voldoende zijn, maar in dit geval is XPS beter omdat er zware spullen op de vloer komen te staan.

De XPS-platen vallen mooi in elkaar dankzij een tand-groef-verbinding. Jan besluit om de XPS-platen met aluminiumtape te verbinden zodat er een luchtdichte laag ontstaat en een koudebrug zoveel mogelijk wordt voorkomen. Verlijmen kan ook, maar aluminiumtape is voor de vloer voldoende. Na het plaatsen van de XPS-platen werkt Jan de vloer af door een betonvloer over de XPS-platen te storten.

Wilt u een instructievideo zien waarbij geïsoleerd wordt op bovenstaande wijze? Kijk dan naar ‘Zolder isoleren met PIR’. Hoewel de video over het isoleren van een zolder gaat is de werkwijze, volgorde en gebruik van materialen hetzelfde als in bovenstaand voorbeeld. In de video wordt niet gesproken over de centimeter afstand tussen de PIR-plaat en een materiaal anders dan PIR, maar dit is wel nodig!

Voor het afwerken van de wanden gebruikt Laura Fermacell gipsvezelplaten, omdat die met een hollewandplug tot 50 kg kunnen dragen en 30 kg met een gewone schroef. Mocht ze in de toekomst zware dingen aan haar garagemuur willen bevestigen, dan is dat geen probleem. Voor het plafond gebruikt ze reguliere gipsplaten.

Plat dak van een garage of schuur isoleren

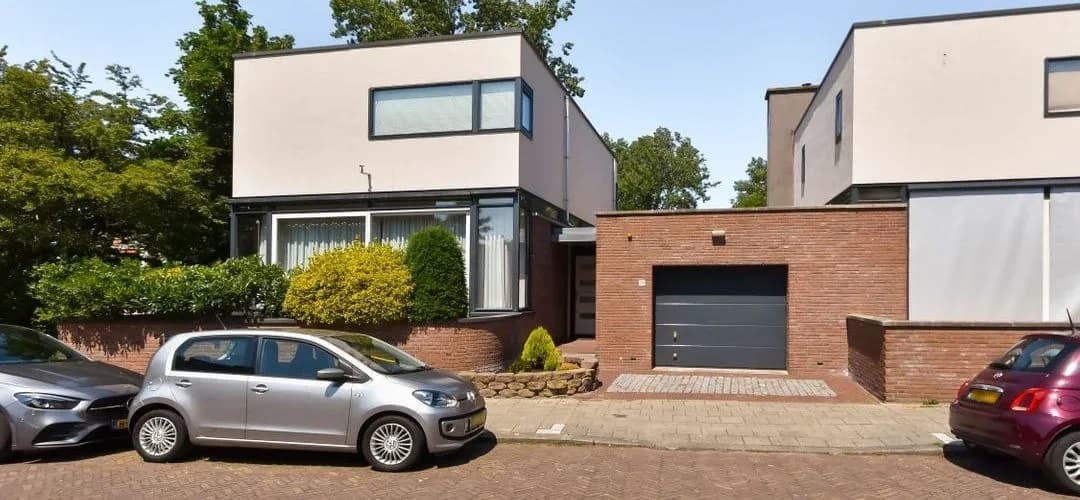

De garage van Laura heeft een platdak met bitumen. Dat betekent dat dit dak een ‘dichte’ constructie heeft en daardoor geen ventilatie biedt. Laura kiest ervoor om het dak vanaf de binnenkant van haar garage te isoleren. Vanaf de buitenkant kan ook, maar hier zitten haken en ogen aan. Bijvoorbeeld dat er op het dak een beperkte hoogte beschikbaar is. Volgens de bouwregels moet er een bepaalde hoogte op het dak beschikbaar zijn voor de afvoer van regenwater. Als Laura isolatiemateriaal op het dak zou plaatsen wordt de verplichte hoogte niet meer gehaald. Laura besluit daarom om het platte dak van binnenuit te isoleren.

Garagedeur isoleren

Laura’s garage is voorzien van een kanteldeur. Het isoleren van een garagedeur is niet de meest eenvoudige plek om te isoleren, zo ook Laura’s kanteldeur. Een garagedeur bestaat namelijk uit bewegende delen en er is maar weinig ruimte om isolatiemateriaal te kunnen plaatsen. Voor Laura is de garagedeur een doorn in haar oog aangezien de ongeïsoleerd kanteldeur een heleboel kou doorlaat. Hier moet iets aan gedaan worden!

Casus 3: Vrijstaande houten berging (of schuurtje) isoleren

Tobias en Anouk wonen sinds kort in een nieuwbouw woning. Het huis is van alle gemakken voorzien, waaronder dubbel glas en goede isolatie. Daardoor is het woonklimaat heel aangenaam; warm in de winter en koel in de zomer. Maar het schuurtje achterin de tuin daarentegen is niet geïsoleerd. In de zomer worden alle spullen in het schuurtje gloeiend heet en in de winter bevriezen de spullen die er staan. Het schuurtje dient nu alleen als opslagplaats, maar voor het stel zou het in de winter ook dé perfecte plaats zijn om te werken aan doe-het-zelf klussen. Reden genoeg om het schuurtje van isolatie te voorzien.

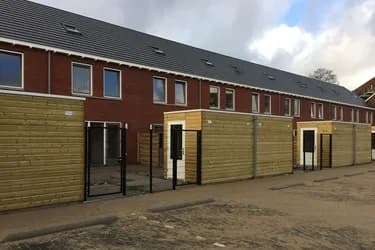

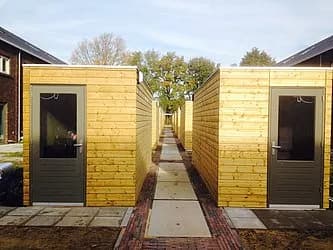

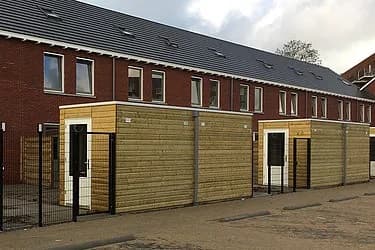

Het schuurtje is in feite niets meer dan een vrijstaande houten berging; een simpele houten constructie met een betonvloer en een plat dak voorzien van EPDM dat verzwaard is met grind. De houten berging is geschakeld met een identiek schuurtje van de buren, maar verder is de berging vrijstaand. Tobias en Anouk vragen voordat ze met isoleren beginnen aan de buren of zij ook interesse hebben in het isoleren van hun houten berging. Het isoleren van beide schuurtjes zouden ze dan in één keer kunnen aanpakken.

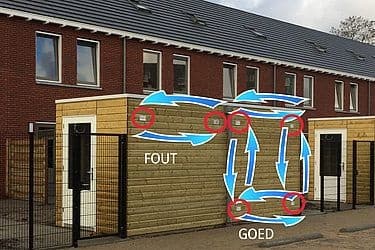

Bij het isoleren met PIR is ventilatie aan de koude kant erg belangrijk, want met ventilatie wordt vocht in het isolatiemateriaal voorkomen. Het is daarom onoverkomelijk dat Anouk er eerst voor moet zorgen dat de ventilatie in de berging op orde is. Achterin aan de bovenkant van de berging ziet ze links en rechts een opening met een ventilatierooster, maar dat zijn de enige die in de berging aanwezig zijn. Onderaan de berging ziet ze geen openingen. De openingen zijn dus alleen bedoeld om te luchten. Zou Anouk het bij de openingen aan de bovenzijde laten, dan wordt helaas niet de volledige wand geventileerd. Condens zal naar beneden druppelen en uiteindelijk onderaan de wand voor vochtproblemen zorgen, met schimmel tot gevolg. Anouk besluit daarom om extra ventilatie in de berging aan te brengen. Ze maakt boven- en onderaan openingen in alle wanden en ze werkt de gaten af met een ventilatierooster. Daarna kan Anouk beginnen met isoleren.

De eerstvolgende stap die Anouk zet is het plaatsen van de ventilatielatten. Ze schroeft de ventilatielatten tegen de wand met behulp van de afstandsschroeven. Als de wand van Anouk’s berging niet 100% vlak is dan kan ze met de afstandsschroeven de latten afstellen. Tegen de ventilatielatten lijmt Anouk met Iso-Fix de PIR platen en schroeft ze de platen vast in het regelwerk met schroeven.

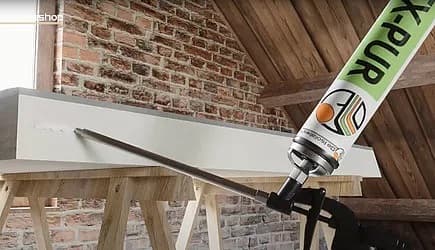

Daar waar de PIR-platen een ander materiaal raken dan de PIR, houdt Anouk een centimeter ruimte over. Tussen de platen onderling moet Anouk ook flex-pur plaatsen. Voordat Anouk (na het plaatsen van de eerste PIR-plaat) klaar is om de tweede er tegenaan te zetten, spuit ze een ril flex-pur op de zijkant van de PIR-plaat, en drukt ze de platen tegen elkaar zodat de platen luchtdicht tegen elkaar worden geplaatst. Wanneer alle wanden van PIR zijn voorzien spuit Anouk de overgebleven centimeter ruimte rondom de platen vol met een purschuim. Hiermee sluiten de platen luchtdicht op muur, vloer en plafond aan.

Wilt u een instructievideo zien waarbij geïsoleerd wordt op bovenstaande wijze? Kijk dan naar ‘Zolder isoleren met PIR’. Hoewel de video over het isoleren van een zolder gaat is de werkwijze, volgorde en gebruik van materialen hetzelfde als in bovenstaand voorbeeld. In de video wordt niet gesproken over de centimeter afstand tussen de PIR-plaat en een materiaal anders dan PIR, maar dit is wel nodig!

Voor het afwerken van de wanden gebruikt Anouk gipsvezelplaten, omdat die met een hollewandplug tot 50 kg kunnen dragen en 30 kg met een gewone schroef. Mocht ze in de toekomst zware dingen aan haar berging willen bevestigen, dan is dat geen probleem.

Het houten schuurtje heeft een plat dak dat met behulp van EPDM waterdicht is gemaakt. Het platte dak heeft opstaande randen. Een tijdje geleden zagen Anouk en Tobias hoe de eigenaar van enkele woningen verderop het platte dak van bovenaf isoleerde. Hij legde PIR platen op het dak, net zo hoog als de opstaande rand. Daarna werd hier overheen nieuwe EPDM geplaatst. Anouk en Tobias zagen het helemaal zitten: het leek eenvoudig om zelf te doen en het zou geen ruimte in de schuur kosten.

Maar bij nader inzien vinden Anouk en Tobias dit geen verstandige keuze. De opstaande rand is er namelijk niet voor niets. Sterker nog, in het bouwbesluit staat dat een dergelijke opstaande rand verplicht is! Het is bedoeld om regenwater mee op te vangen, zodat het water via de regenpijp van het dak kan lopen. Zonder deze opvangbak gutst het water over de rand van het dak en worden de muren van het schuurtje zeiknat. Op de lange termijn zorgt dit voor rotte wanden en kan er bovendien vocht in de isolatie komen.

Anouk en Tobias besluiten daarom om de berging van binnenuit te isoleren. Dit doen ze met rotswol. Het platte dak is zwart en wordt gloeiend heet als de zon erop staat. Een isolatiemateriaal dat warmte goed tegen kan houden is daarom zeer wenselijk. Rotswol is dan een goede keuze.

De EPDM op het dak veroorzaakt een luchtdichte laag. Dat betekent dat de ventilatie van het isolatiemateriaal aan de binnenkant van het schuurtje plaats moet vinden om condensatie in het isolatiemateriaal te voorkomen.

Anouk en Tobias kiezen voor rotswol, omdat dit product een goede warmte-isolatie biedt en makkelijk te verwerken is in combinatie met de EPDM. Het stel klemt de rotswolplaten tussen de houten balken van het plafond. Hier overheen spannen ze klimaatfolie om het isolatiemateriaal tegen vocht te beschermen. De klimaatfolie zetten ze vast met tape, maar nieten (met een elektrische tacker) kan ook.

Daar waar de klimaatfolie de muren raakt spuiten Tobias en Anouk een ril Delta Tixx elastische lijm. Ze drukken vervolgens de folie in de Delta Tixx zodat de folie met de muur wordt verlijmt. Hiermee wordt de kans op een luchtlek voorkomen.

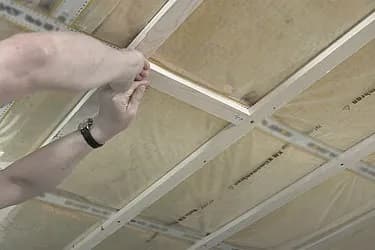

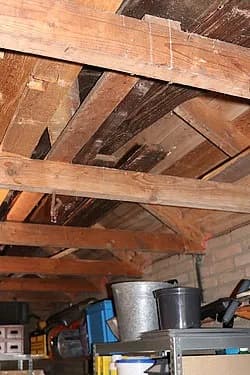

De afstand tussen de balken is bij Tobias en Anouk prima om gipsplaten tegenaan te schroeven, maar het is aan de ruime kant. Het risico bestaat dat de afstand te groot is en dat de gipsplaten gaan doorzakken. Om dat te voorkomen schroeven ze de vurenhoutenlatten tegen de balken waardoor een frame ontstaat. Tegen dit frame kunnen vervolgens de gipsplaten worden geplaatst.

En dan is de houten berging van Tobias en Anouk helemaal geïsoleerd. Nu kunnen ze optimaal genieten van hun houten schuurtje!
